Charges en porte-à-faux
Les valeurs de charge de ce catalogue ne tiennent pas compte des
charges externes à l'asemblage, sauf pour celle qui est
connectée directement à la source d'énergie. Si
l'assemblage est mue par une courroie en V et une poulie à
gorge, une roue dentée et une chaîne ou tout autre moyen
autre qu'un branchement direct, la charge en porte-à-faux doit
être prise en compte.
À cause du trop grand nombre de combinaisons d'assemblages et
de charges, Curtis Machine Company ne peut fournir une table des
valeurs en fonction des charges en porte-à-faux. Cependant,
Curtis Machine peut en effectuer le calcul. En plus de la puissance
(horsepower), de la vitesse et de la longueur de l'arbre, vous
devrez indiquer les valeurs suivantes:
A) Diamètre de la poulie ou de la roue dentée de
l'arbre d'entraînement.
B) Diamètre de la poulie ou de la roue dentée de
l'arbre mené.

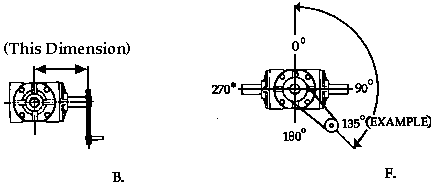

C) Endroit de la charge, en degrés, dans le sens horaire.
D) Taille de la charge en porte-à-faux.
E) Rotation de l'arbre en porte-à-faux
F) Écart entre les axes de la courroie ou de la
chaîne.
G) Identifiez l'arbre d'entrée de l'assemblage (arbre
d'entraînement) et l'arbre de sortie (arbre mené).
Faites-nous parvenir ces informations par courrier
électronique, par télécopie, par courrier postal
ou par téléphone à l'aide de notre numéro
sans frais (E.-U.). Nous effectuerons les calculs pour vous.
